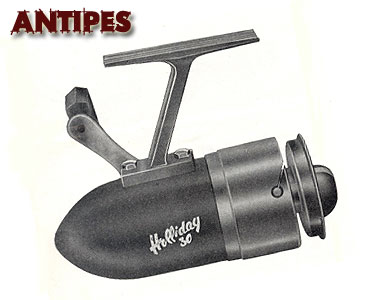

Holliday 30 disegno da catalogo
<< Zangi
HOLLIDAY 30, 40 e 60

Per questo particolare mulinello senza archetto la ZANGI si limitò alla sola produzione commissionata dalla società Holliday Reels Company che aveva la sede nella città di East Taunton nel piccolo stato del Massachusetts (USA).
La progettazione del mulinello venne curata da Edward F. Small  famoso ingegnere meccanico di Newtonville (Massachusetts); lo stesso aveva già disegnato altri importanti mulinelli a bobina coperta e privi dell' archetto automatico.

Il progetto realizzato venne brevettato il 31 marzo del 1959, n.2879954, e la Holliday Reel Company mise in commercio questo prodotto dal 1961 al 1965.

Holliday 30 - descrizione alla base del piede

Mulinello progettato da Edward Small
Ecco due esempi dei mulinelli disegnati da Edward F. Small
Mulinello progettato da Edward Small

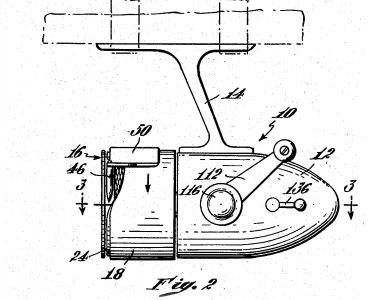

Holliday 30 - progetto di Edward F. Small del 1959

Analizzando in dettaglio i disegni del brevetto si notano sensibili differenze con le versioni prodotte; probabilmente per rendere il mulinello realmente commercializzabile furono necessarie svariate modifiche all'idea iniziale.
I disegni mostrano sostanziali differenze e le più evidenti riguardano il sistema della frizione montata sulla anovella, la bobina che è solo avvitata all'alberino (sali-scendi) e l'ago del prendificlo totalmente diverso da quello attuale.

mulinello Holliday 30 - 40 - 60 copia brevetto USA

Zangi Holliday - copia brevetto

Visualizza la copia del brevetto iniziale (formato PDF)

Visualizza i mulinelli progettati da Edward F. Small

ZANGI Holliday 30 pubblicita' 1960
Pubblicità tratta da una vecchia rivista del settore (datata 1963).

Pubblicità tratta da una rivista USA del 1964

Holliday 30 - pubblicità USA 1965
Pubblicità tratta da una rivista USA del 1965

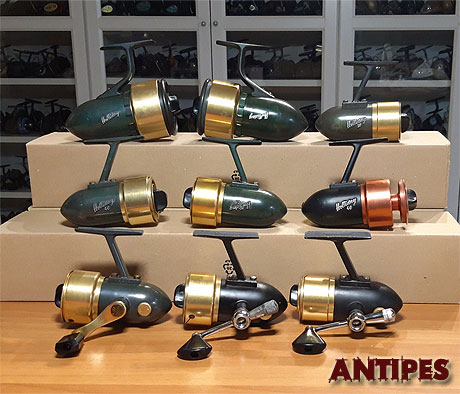

La famiglia degli Holliday si compone di tre mulinelli, il 30, il 40 e il 60 (il 40 e il 60 sono disponibili anche con la manovella a destra del corpo).
Le versioni 30 e 40 sono destinate alla pesca leggera e medio-leggera, hanno stessa dimensione del corpo ma si differenziano per il rotore e per la bobina di diversa grandezza.
Il restante modello 60 ha dimensioni sensibilmente maggiori ed è adatto alla pesca medio-pesante; in questo mulinello la manovella è del tipo "ripiegabile" grazie ad una piccola ghiera.
In tutti i modelli il recupero del la lenza avviene tramite un particolare "ago" ricavato con un taglio obliquo direttamente nel bordo del rotore. Dove termina il taglio e a tutela della lenza è fissato un particolare prendi-filo circolare realizzato in carburo di tungsteno.


Holliday 30 e 40

Holliday 30

Holliday 40



Holliday 30 e 40 - "versione nazionale"
E' possibile reperire i modelli 30 e 40 con un particolare allestimento che presenta una verniciatura in nero per il corpo e una anodizzazione in oro per la girante e la bobina. Tale allestimento è meglio identificato nell'ambito del collezionistico come: "versione nazionale". Questi mulinelli montano una particolare manovella ribaltabile similare a quella presente su una rara versione di Pelican 100 oltre che presentare (quasi sempre) due "prendi-filo" nella girante. Inoltre, sempre su queste versioni è presente una particolare bobina, in alcuni pochi casi trovata anche sulle versioni con "anodizzazione in verde e oro" che ha il pomo della frizione vincolato da una ghiera alla superfice superiore della bobina e da cui non è separabile!
ZANGI - Holliday 30 - nero e oro - vecchio mulinello italiano prodotto a Torino
Holliday 30 con doppio prendi-filo (versione nazionale)
ZANGI - Holliday 30 - nero e oro - vecchio mulinello italiano prodotto a Torino

Zangi Holliday 30 - per il mercato italiano

Zangi Holliday 30 - per il mercato italiano

Holiday 40 - versione nazionale

Holiday 30 e 40 - versione nazionale

Holiday 30 e 40 - versione nazionale

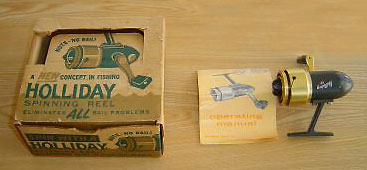

Holliday 30 - "versione nazionale" con box
Holliday 30 - smontabile con box
Ringrazio l'amico collezionista nonchè Presidente Antipes,
Renzo Di Paolo
, per avermi inviato le foto di uno dei suoi
Holliday 30 (versione nazionale) completo di una particolare scatola
che riporta la scritta "SMONTABILE" oltre al foglio delle istruzioni
in tre lingue e alla chiave di smontaggio (universale).
Holliday 30 - smontabile con box

Holliday 30 - versione nazionale

Holliday 40 - nero e amaranto con due "prendi-filo".
ZANGI - Holliday 40 - nero e rosso - vecchio mulinello italiano prodotto a Torino
Questo particolare allestimento è ancora in fase di studio per definire se realmente originale o se dovuto al lavoro e alla maestria di qualche abile artigiano.
ZANGI - Holliday 40 - nero e rosso - vecchio mulinello italiano prodotto a Torino

ZANGI - Holliday 40 - nero e rosso - vecchio mulinello italiano prodotto a Torino


Holliday 40 e 60 - versione per mancini
Zangi Holliday 40 e 60 manovella a destra
Non finirò mai di ringraziare l'amico e grande collezionista
Ben Wright
per avermi ceduto i due rari esemplari con manovella a destra.
Zangi Holliday 40 e 60 manovella a destra

Zangi Holliday 40 e 60 manovella a destra

Zangi Holliday 40 e 60 manovella a destra

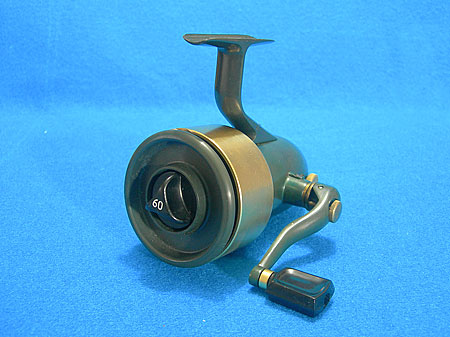

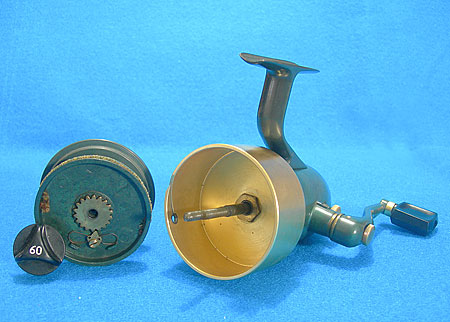

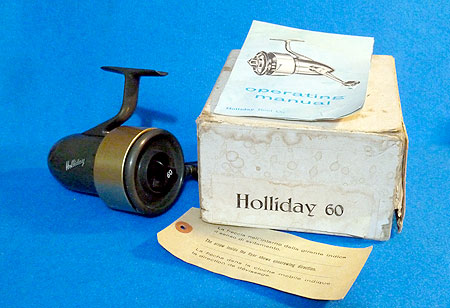

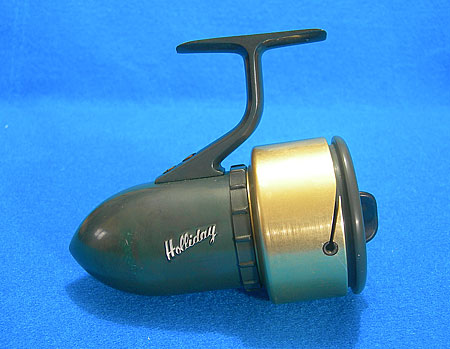

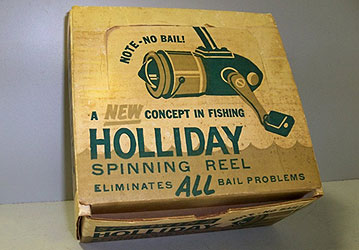

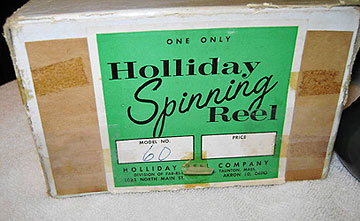

Holliday 60

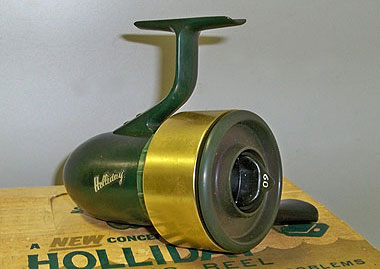

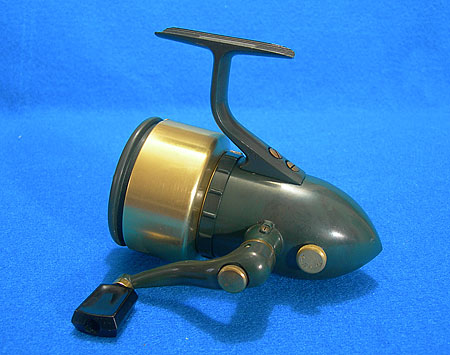

Holliday 60 - vecchio mulinello costruito dalla ZANGI

Holliday 60 - vecchio mulinello costruito dalla ZANGI

Holliday 60 - vecchio mulinello costruito dalla ZANGI

Holliday 60 - vecchio mulinello costruito dalla ZANGI

Holliday 60 vecchio mulinello

Zangi Holliday  - vecchio mulinello italiano prodotto a Torino


In tutti i modelli l'anti-ritorno è regolato da una piccola rotellina posta sul lato della manovella, inoltre, sempre su tutte le versioni è possibile smontare e sostituire il gambo del piede in caso di una rottura accidentale.

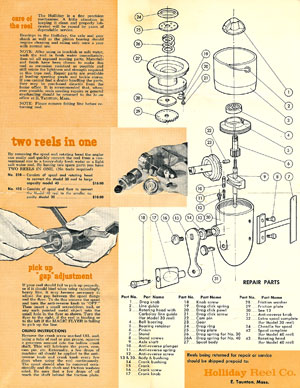

Scarica la brochure del modello 30 (formato PDF)

Una curiosità, il documento sopra esposto evidenzia come fosse possibile intercambiare alcune parti. La dicitura "two reels in one" identificava proprio che si potevano avere due mulinelli di misura diversa sullo stesso corpo. Per attuare tale modifica bastava acquistare una girante e una bobina del modello "40" da sostituire a quella presente sul "30", come intuibile era valido anche il processo inverso.

Holliday 30 - smontabile con box
Visualizza le istruzioni del modello
Holliday 30
"smontabile" (formato PDF)

Holliday 30 - smontabile con box

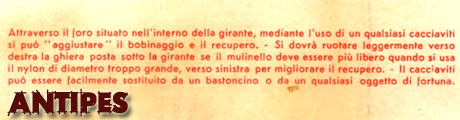

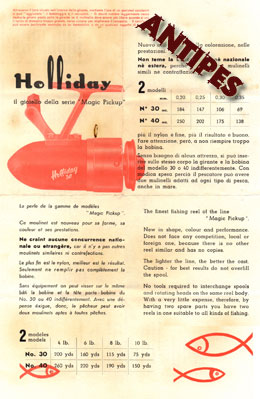

Ingrandimento di una parte del testo presente sul "foglio istruzioni"

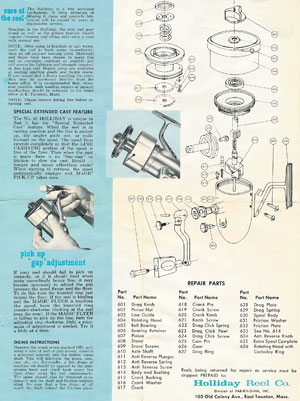

Scarica la brochure del modello 60 (formato PDF)




Ringrazio l'amico Paolo Aimetti per avermi segnalato e fornito alcune pubblicità presenti nella scheda.

Sergio Di Marco- giugno 2012
- agg.nto giugno 2014
-agg.nto gennaio 2015
- ultimo agg.nto luglio 2019

Scheda Tecnica

peso 240g / 255g / 440g
rapporto 3,66 : 1
ingranaggi conici
anti-ritorno disinseribile
bobina color oro 30/40 - verde 60
colore Con copro anodizzato in verde scuro o verniciato in nero, girante anodizzata in oro.
